凱瑞克泵業氣動隔膜泵結構分解圖

        氣動隔膜泵是一種利用壓縮空氣作為動力源，通過配氣閥控制隔膜的往復運動，從而實現液體的吸入和排出的泵。氣動隔膜泵具有結構簡單、操作方便、維護容易、無火花、無電、耐腐蝕、耐磨損、自吸能力強、流量可調等特點，廣泛應用于化工、石油、制藥、食品、飲料、水處理、建筑、采礦等行業。本文將對氣動隔膜泵的結構圖進行分解，介紹其主要部件的功能和工作原理。

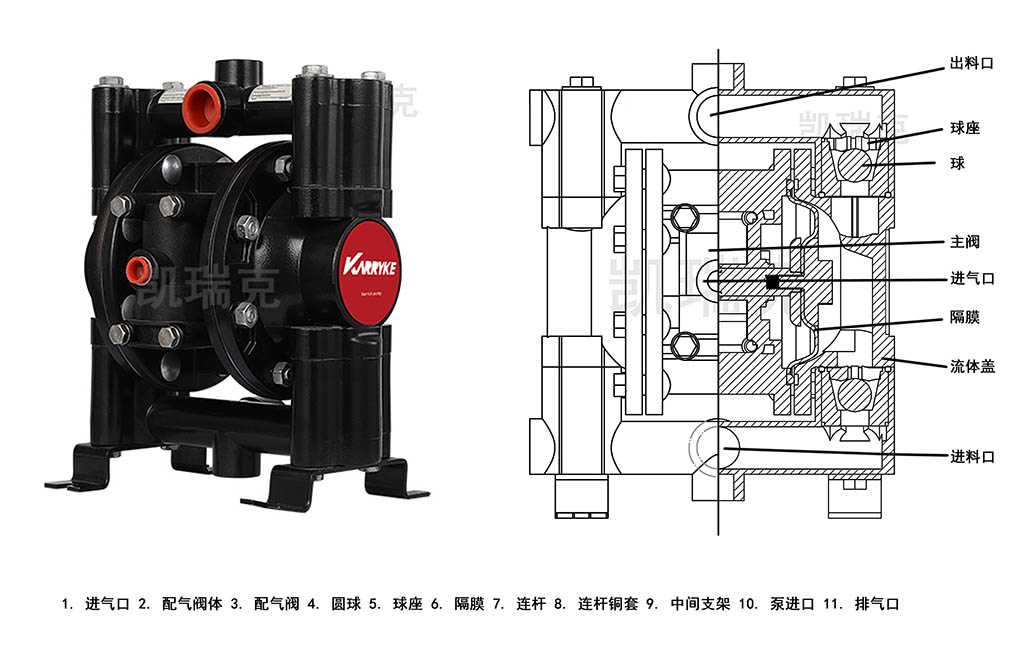

氣動隔膜泵的結構圖如下：

從圖中，我們可以看到氣動隔膜泵主要由以下部件組成：

1.進氣口：連接壓縮空氣源，為泵提供動力。

2.配氣閥體：安裝在泵的中間支架上，內置配氣閥，用于控制空氣的進入和排出，從而驅動隔膜的往復運動。

3.配氣閥：位于配氣閥體內部，是一種自動轉換的閥門，根據隔膜的位置和壓力，自動改變空氣的流向，使隔膜在兩個工作室之間交替運動。

4.圓球：安裝在泵的進出口處，作為單向閥，用于控制液體的流向，防止液體倒流。

5.球座：與圓球配合使用，形成密封，保證單向閥的正常工作。

6.隔膜：安裝在泵的兩個工作室之間，由彈性材料制成，與液體直接接觸，用于將空氣壓力轉換為液體壓力，同時隔離空氣和液體，防止相互污染。

7.連桿：連接兩個隔膜，使其同步運動，保證泵的平衡和穩定。

8.連桿銅套：安裝在連桿的兩端，與隔膜固定，保證隔膜的牢固和靈活。

9.中間支架：連接泵的兩個工作室，支撐配氣閥體，形成泵的主體結構。

10.泵進口：連接液體源，為泵提供吸入的液體。

11.排氣口：連接排放管道，為泵提供排出的液體。

    綜上所述，生產是一個復雜的過程，以上的觀點僅是這款泵的圖解介紹，不同款式的結構會有部分不同，此外大家對佛山凱瑞克泵業的產品結構圖已經有一定的了解，各位朋友仍有疑問請及時聯系凱瑞克泵業相關人員，高效高能地解決各種輸送難題是咱們的共同目標！

     今天的分享到這里，感謝大家的關注，咱們下期再見啦！

                                                                                                                                                                                                                                                       凱瑞克宣傳部編
